Mpanara-maso ny Bias amin'ny Modulator IQ Ultra Compact Mpanara-maso ny Bias Mandeha ho azy
endri-javatra
•Manome fitongilanana telo ho an'ny modulator IQ Tsy miankina amin'ny endrika modulation:
•QPSK, QAM, OFDM, SSB voamarina
•Ampidiro ary ampiasao:
Tsy mila fanitsiana tanana
•I, Q sands: fanaraha-maso amin'ny fomba Peak sy Null. Tahan'ny extinction avo: 50dB max1
•P arm: fanaraha-maso ny fomba Q+ sy Q-. Fahitsiana: ± 2◦
•Fisehoana ambany: 40mm(S) × 28mm(D) × 8mm(H)
•Fitoviana avo lenta: fampiharana nomerika tanteraka Mora ampiasaina:
• Fampiasana tanana miaraka amin'ny mini jumper. Fampiasana OEM mora ampiasaina amin'ny alàlan'ny UART2
• Fomba roa hanomezana voltazy bias: a. Fanaraha-maso ny bias mandeha ho azy b. Voltazy bias voafaritry ny mpampiasa
Fampiharana
•LiNbO3 sy ireo IQmodulators hafa
•QPSK, QAM, OFDM, SSB sy ny sisa
• Fampitana mirindra
Fahombiazana

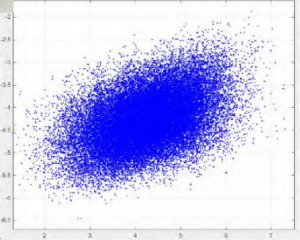

Sary 1. Kintana (tsy misy mpanara-maso)
Sary 2. Vondron-kintana QPSK (miaraka amin'ny mpanara-maso)

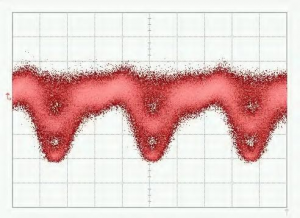

Sary 3. Endrika QPSK-Eye
Sary 5. Lamina antokon-kintana 16-QAM
Sary 4. QPSK Spectrum
Sary 6. Spektrum 16-QAM
fepetra arahana
| fikirana | Min | Karazana | Farafahakeliny | Singa |
| Fahombiazan'ny fanaraha-maso | ||||
| I, Q ny sandry dia fehezina amin'nyFoana (Farafahakeliny) naTendrony (Ambony indrindra) Point | ||||
| Tahan'ny fandringanana | MER1 | 50 | dB | |
| Voafehy amin'ny P sandQ+(ankavanana efa-joro) naQ-( ANKA efa-joro) Point | ||||
| Fahamarinana ao amin'ny Quad | −2 | +2 | ANTONONY2 | |
| Fotoana fanamafisana | 15 | 20 | 25 | s |
| herinaratra | ||||
| Voltazy tsara | +14.5 | +15 | +15.5 | V |
| Herinaratra miabo | 20 | 30 | mA | |
| Voltazy ratsy | -15.5 | -15 | -14.5 | V |
| Herinaratra ratsy | 8 | 15 | mA | |
| Elanelana voltase mivoaka | -14.5 | +14.5 | V | |
| Amplitude dither | 1%Vπ | V | ||
| Optika | ||||
| Hery optika fidirana3 | -30 | -8 | dBm | |
| halavan'ny onjam-peo miditra | 1100 | 1650 | nm | |
1. Ny MER dia manondro ny tahan'ny fandringanana Modulator. Ny tahan'ny fandringanana tratrarina dia mazàna ny tahan'ny fandringanana ny modulator voalaza ao amin'ny takelaka angon-drakitra modulator.
2. Marihina fa ny hery optika miditra dia tsy mifanaraka amin'ny hery optika amin'ny teboka bias voafantina. Izany dia manondro ny hery optika ambony indrindra azon'ny modulator aondrana any amin'ny controller rehefa miovaova eo anelanelan'ny −Vπ sy +Vπ ny voltazy bias.
Interface mpampiasa
Sary 5. Fanangonana
| vondrona | hetsika | fanazavana |
| Averina apetraka | Ampidiro ny akanjo mafana ary esory rehefa afaka 1 segondra | Avereno apetraka ny mpanara-maso |
| fahefana | Loharano herinaratra ho an'ny mpanara-maso ny bias | V- mampifandray ny elektroda ratsy amin'ny famatsiana herinaratra |
| Mampifandray ny elektrôda tsara amin'ny famatsiana herinaratra ny V+ | ||
| Mifandray amin'ny elektroda amin'ny tany ny seranana afovoany | ||
| tendrony1 | PLRI: Ampidiro na esory ny jumper | tsy misy jumper: Fomba tsy misy; miaraka amin'ny jumper: Fomba faratampony |
| PLRQ: Ampidiro na esory ny jumper | tsy misy jumper: Fomba tsy misy; miaraka amin'ny jumper: Fomba faratampony | |
| PLRP: Ampidiro na esory ny jumper | tsy misy "jumper": fomba Q+; misy "jumper": fomba Q- | |
| LED | Miasa tsy tapaka | Miasa amin'ny toetry ny filaminana |
| Mirehitra-maty na maty-maty isaky ny 0.2 segondra | Fanodinana angona sy fikarohana teboka fanaraha-maso | |
| Mirehitra-maty na mirehitra-maty isaky ny 1 segondra | Malemy loatra ny herin'ny optika fidirana | |
| Mirehitra-maty na mirehitra-maty isaky ny 3 segondra | Matanjaka loatra ny herin'ny optika fidirana | |
| PD2 | Mifandraisa amin'ny photodiode | Seranana PD mampifandray ny Cathode an'ny photodiode |
| Ny seranana GND dia mampifandray ny Anode an'ny photodiode | ||
| Voltazy mitongilana | In, Ip: Voltazy bias ho an'ny sandry I | Ip: Lafiny tsara; In: Lafiny ratsy na tany |
| Qn, Qp: Voltazy mitongilana ho an'ny sandry Q | Qp: Lafiny tsara; Qn: Lafiny ratsy na tany | |
| Pn, Pp: Voltazy mitongilana ho an'ny sandry P | Pp: Lafiny tsara; Pn: Lafiny ratsy na tany | |
| UART | Ampiasao ny mpanara-maso amin'ny alàlan'ny UART | 3.3: Voltazy fanondroana 3.3V |
| GND: Tany | ||
| RX: Fandraisana ny mpanara-maso | ||
| TX: Fandefasana ny mpanara-maso |
1 Miankina amin'ny famantarana RF an'ny rafitra ny Polar. Rehefa tsy misy famantarana RF ao amin'ny rafitra, dia tokony ho tsara ny polar. Rehefa mihoatra ny ambaratonga iray ny amplitude-n'ny famantarana RF, dia hiova avy amin'ny tsara ho ratsy ny polar. Amin'izao fotoana izao, dia hifandimby ny teboka tsy misy (null point) sy ny teboka faratampony (peak point). Hifandimby ihany koa ny teboka Q+ sy ny teboka Q-point. Ny switch polar dia ahafahan'ny mpampiasa manova ny polar.
mivantana tsy misy fanovana ny teboka fiasana.
2Safidy iray ihany no azo isafidianana eo amin'ny fampiasana photodiode mpanara-maso na ny fampiasana photodiode modulator. Soso-kevitra ny hampiasana photodiode mpanara-maso amin'ny andrana laboratoara noho ny antony roa. Voalohany, ny photodiode mpanara-maso dia manana kalitao azo antoka. Faharoa, mora kokoa ny manitsy ny hamafin'ny hazavana miditra. Raha mampiasa photodiode anatiny ao amin'ny modulator ianao, azafady mba ataovy izay hahazoana antoka fa ny courant output an'ny photodiode dia mifanandrify tanteraka amin'ny hery miditra.
